孔用回转方形圈GNS

0.1 特点

由一个填充聚四氟乙烯耐磨环和一个O形橡胶密封圈组成,O形圈提供径向预紧力,可对耐磨环的磨损起补偿作用。具有双向密封效果,可以单向或者双向承受压力。适用于高压、低速回转的轴、杆、轴承、旋转接头、转座等的孔密封。孔径小于Φ40的规格,应采用分体式沟槽。

0.2 材料

耐磨环为填充聚四氟乙烯PTFE;

O形圈为丁腈橡胶NBR,或氟橡胶FKM。

0.3 性能

可用于内部或外部密封;

磨损小;

高的腐蚀抵抗性和尺寸稳定性;

简单的沟槽设计,小的沟槽尺寸;

润滑油储存性;

摩擦阻力小,启动迅速,无爬行现象,确保运动的平稳性;

尺寸系列广。

0.4 工况条件 ( 以下极限数值不可同时出现 )

压力:≤30MPa

速度:≤1m/s(取决于橡胶的材质)

温度:-30℃ ~ +200℃(取决于橡胶材料)

介质:矿物基液压油

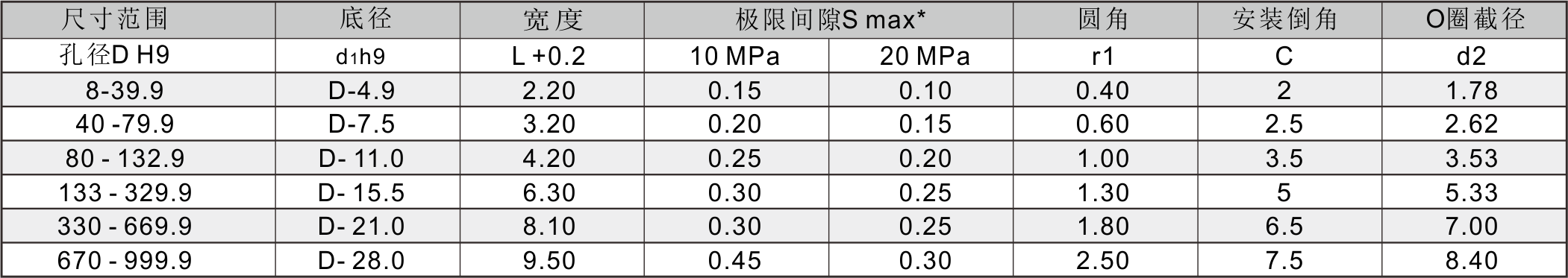

05.尺寸系列

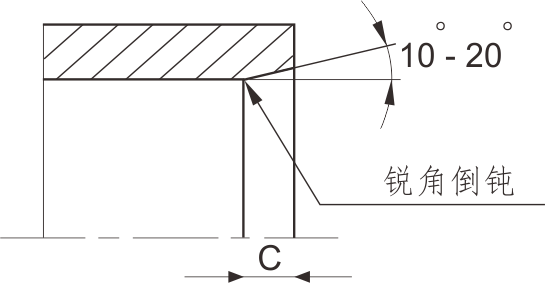

06.安装倒角(尺寸见上表)


06.安装倒角(尺寸见上表)

08.安装尺寸
